Nous avons des inserts étoilés Tubriv® ou JackRiv®.
Les inserts étoilés Tubriv® et JackRiv® sont spécialement indiqués pour
être posés en aveugle dans des
matériaux fragiles.

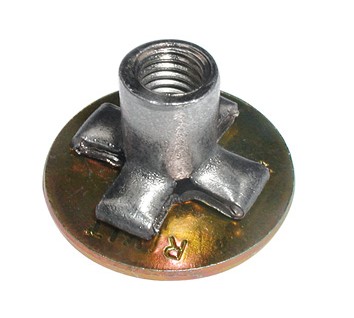

Le corps s'ouvre en 4 pattes qui viennent se reposer sur la matière ce qui
donne une grande surface de contact et évite la déformation du support.
L'insert étoilé Tubriv® offre de bonnes caractéristiques mecaniques.
Le JackRiv®, moins résistant existe en acier zingué et en inox A4
Ces 2 inserts étoilés se posent avec une pince à sertir à grande course, avec un tirant long.
Les sertisseuses pour inserts etoilés.
|
INSERT ETOILE TUBRIV® Acier
Catalogue en pdf :
|
|||
|---|---|---|---|
| Ø vis | D | L | Plage de serrage> |
| M5 | 7.5 | 22 | 0.5-4.45 |
| M6 | 9 | 26 | 0.5-7.1 |
| M8 | 11 | 29 | 0.5-7.1 |
|
INSERT ETOILE JACKRIV® Acier
Catalogue en pdf :
|
|||
|---|---|---|---|
| Ø vis | D | L | Plage de serrage> |
| M4 | 8 | 17 | 0.4-4.8 |
| M4 | 8 | 22 | 4.8-9.5 |
| M5 | 10 | 18 | 0.4-4.8 |
| M5 | 10 | 23 | 4.8-9.5 |
| M6 | 11 | 18 | 0.4-4.8 |
| M6 | 11 | 23 | 4.8-9.5 |
| M8 | 15 | 25.2 | 5.0-12.0 |
|
INSERT ETOILE JACKRIV® INOX
Catalogue en pdf :
|
|||
|---|---|---|---|
| Ø vis | D | L | Plage de serrage> |
| M5 | 10 | 18 | 0.4-4.8 |
| M6 | 11 | 23.2 | 4.8-9.5 |
| M8 | 15 | 25.2 | 5.0-12.0 |
Nous changeons d'identité
giraud-ray.fr devient giraudfixation.com
Tubriv® pour des caractéristiques
elevées
JackRiv®,
fixation plus légère, mais existe en inox A4.
