Le système de rivets à répétition est un système d‘assemblage unique, conçu pour la fixation rapide et fiable destinée à des applications de moyen et grand volume.
Les systèmes de fixations à répétition sont utilisés dans des secteurs très variés comme les produits d‘équipement domestique, l'éclairage, les sous-ensembles électroniques, la tôlerie fine et les applications automobiles.
Les rivets à répétition sont disponibles dans une large gamme de matières, finitions, longueurs et diamètres et se prêtent idéalement à la fixation de métaux, plastiques, matières composites et de composants électroniques.
Nous proposons également une gamme de machines de pose.
| Type | Image | Matière | Caractéristiques | Résumé des particularités |
| BRIV® |  |
Aluminium Acier Inox |
1801-alu TP 1821-acier TP 1841-inox TP 1802-alu TF 1822-acier TF |
Contre tête préformée. Tête large. Serrage et résistance au cisaillement élevés. Fiche produit |
| CHOBERT® |  |
|
1131- alu TP 1121-acier TP 1132-alu TP 1122 acier TF |
Alésage conique interne. Serrage contrôlé. Résistance au cisaillement élevée. Idéal pour des matériaux doux et fragiles. Fiche produit |
| RIVSCREW® |  |
Acier | 1722-acier TP | Corps fileté. Démontable avec une clé à six pans. Creux et réutilisable. Fixation dans les matériaux jusqu'à une durée Vickers de 105Hv. Fiche produit |
| GROVIT® |  |
Aluminium Acier |
1103-alu TP 1101-acier TP |
Conçu pour des applications à trous borgne. Cannelures annulaires sur le corps. Pour utilisation dans le bois, les matières plastiques, les fibres de verre et aluminium. Fiche produit |
| AVTRONIC® |  |
Aluminium Laiton |
1189-alu TP 1188-acier TP |
Fixe les connecteurs DIN 41612 et d'autres
composants sur les circuits imprimés. Cannelures annulaires sur le corps. Fiche produit |
| AVSERT® |  |
Laiton | 1117-pion court 1118-pion long |
Entrecroises colonettes taraudées pour les circuits
imprimés. Taraudage. Nombreuses hauteurs d'entretoise. Fiche produit |
| AVLUG® |  |
Laiton | 1107 laiton TP | Plots de connexion brasables pour circuits
imprimés. Corps roulé/moleté Fiche produit |
|
Rivet Briv® 1801 alu tête plate
Catalogue en pdf :
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| ø (mm) | Plage serrage (mm) | ø perçage (mm) |
ø A +/-0.4 (mm) |
B max (mm) |
C max (mm) |
øD (mm) |
Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 |
réf. |
| 2.4 | 1.14 à 2.42 | 2.36 à 2.44 | 3.9 | 0.89 | 3.98 | 2.35 | 0.2 | 0.4 | 64 | 01801-00304 |
| 2.15 à 3.43 | 5.00 | 52 | 01801-00306 | |||||||
| 3.17 à 4.45 | 6.02 | 44 | 01801-00308 | |||||||
| 4.19 à 5.47 | 7.04 | 38 | 01801-00310 | |||||||
| 5.20 à 6.48 | 8.05 | 34 | 01801-00312 | |||||||
| 6.22 à 7.50 | 9.07 | 30 | 01801-00314 | |||||||
| 6.73 à 8.00 | 9.57 | 28 | 01801-00315 | |||||||
| 7.24 à 8.51 | 10.08 | 27 | 01801-00316 | |||||||
| 7.75 à 9.02 | 10.59 | 26 | 01801-00307 | |||||||
| 3.2 | 0.64 à 1.91 | 3.26 à 3.34 | 6.2 | 0.99 | 3.86 | 3.14 | 0.7 | 1.3 | 59 | 01801-00403 |
| 1.14 à 2.42 | 4.37 | 58 | 01801-00404 | |||||||
| 1.65 à 2.87 | 4.87 | 50 | 01801-00405 | |||||||
| 2.15 à 3.43 | 5.39 | 48 | 01801-00406 | |||||||
| 3.17 à 4.45 | 6.41 | 42 | 01801-00408 | |||||||
| 4.19 à 5.47 | 7.42 | 37 | 01801-00410 | |||||||
| 5.20 à 6.48 | 8.44 | 33 | 01801-00412 | |||||||
| 6.22 à 7.50 | 9.45 | 29 | 01801-00414 | |||||||
| 7.24 à 8.51 | 10.46 | 26 | 01801-00416 | |||||||
| 4 | 1.57 à 2.93 | 3.97 à 4.04 | 7.9 | 0.99 | 4.91 | 3.88 | 1.1 | 1.7 | 52 | 01801-00505 |
| 2.15 à 3.43 | 5.41 | 49 | 01801-00506 | |||||||
| 2.66 à 3.94 | 5.92 | 44 | 01801-00507 | |||||||
| 3.68 à 4.96 | 6.94 | 39 | 01801-00509 | |||||||
| 4.69 à 5.97 | 7.95 | 34 | 01801-00511 | |||||||
| 5.71 à 6.99 | 8.97 | 31 | 01801-00513 | |||||||
| 6.73 à 8.00 | 9.98 | 26 | 01801-00515 | |||||||
| 7.75 à 9.02 | 11 | 24 | 01801-00517 | |||||||
| 4.8 | 1.65 à 3.30 | 4.85 à 4.93 | 9.4 | 1.17 | 5.39 | 4.77 | 1.5 | 2.7 | 46 | 01801-00606 |
| 2.03 à 3.94 | 6.1 | 42 | 01801-00607 | |||||||
| 3.68 à 5.21 | 7.37 | 35 | 01801-00609 | |||||||
| 4.95 à 6.48 | 8.64 | 31 | 01801-00611 | |||||||
| 6.22 à 7.75 | 9.91 | 27 | 01801-00613 | |||||||
| 7.49 à 9.02 | 11.18 | 24 | 01801-00615 | |||||||
| 8.76 à 10.29 | 12.45 | 22 | 01801-00617 | |||||||
| 10.03 à 11.56 | 13.46 | 20 | 01801-00619 | |||||||
| 6 | 2.66 à 3.94 | 5.94 à 6.02 | 11.3 | 1.35 | 6.93 | 5.93 | 1.6 | 3.2 | 37 | 01801-06007 |
| 3.68 à 4.95 | 7.94 | 33 | 01801-06009 | |||||||
| 4.70 à 5.96 | 8.96 | 29 | 01801-06011 | |||||||
| 5.71 à 6.98 | 9.98 | 26 | 01801-06013 | |||||||
| 6.73 à 7.99 | 10.99 | 24 | 01801-06015 | |||||||
| 7.74 à 9.01 | 12 | 23 | 01801-06017 | |||||||
|
Rivet Briv® 1821 acier tête plate
Catalogue en pdf :
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 3.2 | 0.64 à 1.91 | 3.26 à 3.34 | 6.2 | 0.99 | 3.86 | 3.16 | 1.1 | 1.8 | 59 | 01821-00403 |
| 1.14 à 2.42 | 4.37 | 58 | 01821-00404 | |||||||
| 1.65 à 2.87 | 4.87 | 50 | 01821-00405 | |||||||
| 2.15 à 3.43 | 5.39 | 48 | 01821-00406 | |||||||
| 3.17 à 4.45 | 6.41 | 42 | 01821-00408 | |||||||
| 4.19 à 5.47 | 7.42 | 37 | 01821-00410 | |||||||
| 5.20 à 6.48 | 8.44 | 33 | 01821-00412 | |||||||
| 6.22 à 7.50 | 9.45 | 29 | 01821-00414 | |||||||
| 7.24 à 8.51 | 10.46 | 26 | 01821-00416 | |||||||
| 4 | 1.57 à 2.93 | 3.97 à 4.04 | 7.9 | 0.99 | 4.91 | 3.90 | 1.6 | 2.8 | 52 | 01821-00505 |
| 2.15 à 3.43 | 5.41 | 49 | 01821-00506 | |||||||
| 2.66 à 3.94 | 5.92 | 44 | 01821-00507 | |||||||
| 3.68 à 4.96 | 6.94 | 39 | 01821-00509 | |||||||
| 4.69 à 5.97 | 7.95 | 34 | 01821-00511 | |||||||
| 5.71 à 6.99 | 8.97 | 31 | 01821-00513 | |||||||
| 6.73 à 8.00 | 9.98 | 26 | 01821-00515 | |||||||
| 7.75 à 9.02 | 11 | 24 | 01821-00517 | |||||||
| 4.8 | 1.65 à 3.30 | 4.85 à 4.93 | 9.4 | 1.17 | 5.39 | 4.79 | 2.2 | 3.7 | 46 | 01821-00606 |
| 2.03 à 3.94 | 6.1 | 42 | 01821-00607 | |||||||
| 3.68 à 5.21 | 7.37 | 35 | 01821-00609 | |||||||
| 4.95 à 6.48 | 8.64 | 31 | 01821-00611 | |||||||
| 6.22 à 7.75 | 9.91 | 27 | 01821-00613 | |||||||
| 7.49 à 9.02 | 11.18 | 24 | 01821-00615 | |||||||
| 8.76 à 10.29 | 12.45 | 22 | 01821-00617 | |||||||
| 6 | 2.66 à 3.94 | 5.94 à 6.02 | 11.3 | 1.35 | 6.93 | 5.93 | 2.5 | 4.2 | 37 | 01821-06007 |
| 3.68 à 4.95 | 7.94 | 33 | 01821-06009 | |||||||
| 4.70 à 5.96 | 8.96 | 29 | 01821-06011 | |||||||
| 5.71 à 6.98 | 9.98 | 26 | 01821-06013 | |||||||
| 6.73 à 7.99 | 10.99 | 24 | 01821-06015 | |||||||
| 7.74 à 9.01 | 12 | 23 | 01821-06017 | |||||||
|
Rivet Briv® 1841 inox tête plate
Catalogue en pdf :
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 3.2 | 1.14 à 2.42 | 3.27 à 3.34 | 6.2 | 0.99 | 4.37 | 3.16 | 1.3 | 2 | 58 | 01841-00404 |
| 2.15 à 3.43 | 5.39 | 50 | 01841-00406 | |||||||
| 3.17 à 4.45 | 6.41 | 42 | 01841-00408 | |||||||
| 4.19 à 5.47 | 7.42 | 37 | 01841-00410 | |||||||
| 5.20 à 6.48 | 8.44 | 33 | 01841-00412 | |||||||
| 4 | 1.57 à 2.93 | 3.97 à 4.04 | 7.9 | 0.99 | 4.91 | 3.87 | 2.4 | 3.5 | 52 | 01841-00505 |
| 2.15 à 3.43 | 5.41 | 49 | 01841-00506 | |||||||
| 2.66 à 3.94 | 5.92 | 44 | 01841-00507 | |||||||
| 3.68 à 4.96 | 6.94 | 39 | 01841-00509 | |||||||
| 4.69 à 5.97 | 7.95 | 34 | 01841-00511 | |||||||
| 5.71 à 6.99 | 8.97 | 30 | 01841-00513 | |||||||
| 4.8 | 2.03 à 3.94 | 4.85 à 4.93 | 9.4 | 1.17 | 6.1 | 4.77 | 3.5 | 5.1 | 42 | 01841-00607 |
| 3.68 à 5.21 | 7.37 | 35 | 01841-00609 | |||||||
| 4.32 à 5.84 | 8 | 32 | 01841-00610 | |||||||
| 4.95 à 6.48 | 8.64 | 31 | 01841-00611 | |||||||
| 6.22 à 7.75 | 9.91 | 27 | 01841-00613 | |||||||
| 7.49 à 9.02 | 11.18 | 24 | 01841-00615 | |||||||
|
Rivet Briv® 1802 alu tête fraisée
Catalogue en pdf :
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| ø (mm) | Plage serrage (mm) | ø perçage (mm) |
ø A +/-0.4 (mm) |
B max (mm) |
C max (mm) |
øD (mm) |
Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 |
réf. |
| 3.2 | 1.52 à 2.79 | 3.26 à 3.34 | 5.5 | 0.89 | 3.86 | 3.17 | 0.7 | 1.3 | 64 | 01802-00406 |
| 2.54 à 3.81 | 4.37 | 52 | 01802-00407 | |||||||
| 3.56 à 4.83 | 4.87 | 44 | 01802-00408 | |||||||
| 4.57 à 5.84 | 5.39 | 38 | 01802-00410 | |||||||
| 5.59 à 6.86 | 6.41 | 33 | 01802-00411 | |||||||
| 4 | 1.57 à 2.93 | 3.97 à 4.04 | 6.5 | 1.02 | 4.91 | 3.90 | 1.1 | 1.7 | 59 | 01802-00505 |
| 2.15 à 3.43 | 5.41 | 54 | 01802-00506 | |||||||
| 2.66 à 3.94 | 5.92 | 49 | 01802-00507 | |||||||
| 3.68 à 4.96 | 6.94 | 42 | 01802-00509 | |||||||
| 4.69 à 5.97 | 7.95 | 36 | 01802-00511 | |||||||
| 5.71 à 6.99 | 8.97 | 32 | 01802-00513 | |||||||
| spéciaux :Conçu pour des applications de faible épaisseur | ||||||||||
| 3.2 | 1.27 à 2.29 | 3.26 à 3.34 | 5.5 | 0.74 | 4.32 | 3.17 | 0.9 | 1.6 | 72 | 01810-06480 |
| 1.45 à 1.70 | 0.69 | 4.19 | 72 | 01810-10375 | ||||||
|
Rivet Briv® 1822 acier tête fraisée
Catalogue en pdf :
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| ø (mm) | Plage serrage (mm) | ø perçage (mm) |
ø A +/-0.4 (mm) |
B max (mm) |
C max (mm) |
øD (mm) |
Résistance cisaillement (kN) | Résistance traction (kN) | Nbre rivets/ chargeur +/-1 |
réf. |
| 3.2 | 1.52 à 2.79 | 3.26 à 3.34 | 5.5 | 0.76 | 4.77 | 3.17 | 0.9 | 1.6 | 64 | 01822-00406 |
| 2.54 à 3.81 | 5.79 | 52 | 01822-00407 | |||||||
| 3.56 à 4.83 | 6.81 | 44 | 01822-00408 | |||||||
| 4.57 à 5.84 | 7.82 | 38 | 01822-00410 | |||||||
| 5.59 à 6.86 | 8.84 | 33 | 01822-00411 | |||||||
| 4 | 1.57 à 2.93 | 3.97 à 4.04 | 6.5 | 1.02 | 5.18 | 3.90 | 1.6 | 2.8 | 59 | 01822-00505 |
| 2.15 à 3.43 | 5.69 | 54 | 01822-00506 | |||||||
| 2.66 à 3.94 | 6.19 | 49 | 01822-00507 | |||||||
| 3.68 à 4.96 | 7.21 | 42 | 01822-00509 | |||||||
| 4.69 à 5.97 | 8.22 | 36 | 01822-00511 | |||||||
| 5.71 à 6.99 | 9.24 | 32 | 01822-00513 | |||||||
|
Rivet Chobert® 1131 alu tête plate
Catalogue en pdf :
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 2.4 | 0 à 1.57 | 2.49 à 2.55 | 4 | 1.00 | 3.17 | 2.48 | 0.5 | 73 | 01131-00304 |
| 1.57 à 3.17 | 4.75 | 52 | 01131-00306 | ||||||
| 3.17 à 4.75 | 6.35 | 41 | 01131-00308 | ||||||
| 4.75 à 6.35 | 7.92 | 33 | 01131-00310 | ||||||
| 6.35 à 7.92 | 9.52 | 28 | 01131-00312 | ||||||
| 7.92 à 9.52 | 11.1 | 24 | 01131-00314 | ||||||
| 9.52 à 11.10 | 12.7 | 22 | 01131-00316 | ||||||
| 3.2 | 0 à 1.57 | 3.28 à 3.34 | 5.2 | 1.20 | 3.17 | 3.27 | 0.8 | 71 | 01131-00404 |
| 1.57 à 3.17 | 4.75 | 51 | 01131-00406 | ||||||
| 3.17 à 4.75 | 6.35 | 39 | 01131-00408 | ||||||
| 4.75 à 6.35 | 7.92 | 32 | 01131-00410 | ||||||
| 6.35 à 7.92 | 9.52 | 27 | 01131-00412 | ||||||
| 7.92 à 9.52 | 11.1 | 23 | 01131-00414 | ||||||
| 4 | 1.57 à 3.17 | 4.09 à 4.16 | 6.2 | 1.50 | 4.75 | 4.06 | 1.6 | 47 | 01131-00506 |
| 3.17 à 4.75 | 6.35 | 38 | 01131-00508 | ||||||
| 4.75 à 6.35 | 7.92 | 31 | 01131-00510 | ||||||
| 6.35 à 7.92 | 9.52 | 27 | 01131-00512 | ||||||
| 7.92 à 9.52 | 11.1 | 23 | 01131-00514 | ||||||
| 9.52 à 11.10 | 12.7 | 21 | 01131-00516 | ||||||
| 11.10 à 12.70 | 14.4 | 19 | 01131-00518 | ||||||
| 12.70 à 14.27 | 16 | 17 | 01131-00520 | ||||||
| 4.8 | 0 à 1.57 | 4.85 à 4.93 | 8.6 | 1.80 | 3.96 | 4.82 | 2 | 50 | 01131-00605 |
| 1.57 à 3.17 | 5.56 | 38 | 01131-00607 | ||||||
| 3.17 à 4.75 | 7.14 | 33 | 01131-00609 | ||||||
| 4.75 à 6.35 | 8.74 | 28 | 01131-00611 | ||||||
| 6.35 à 7.92 | 10.31 | 24 | 01131-00613 | ||||||
| 7.92 à 9.52 | 11.91 | 21 | 01131-00615 | ||||||
| 9.52 à 11.10 | 13.49 | 19 | 01131-00617 | ||||||
| 11.10 à 12.70 | 15.09 | 17 | 01131-00619 | ||||||
| 6.4 | 3.17 à 4.75 | 6.35 à 6.42 | 10.2 | 2.20 | 7.14 | 6.32 | 2.7 | 32 | 01131-00809 |
| 4.75 à 6.35 | 8.74 | 27 | 01131-00811 | ||||||
| 6.35 à 7.92 | 10.31 | 24 | 01131-00813 | ||||||
| 7.92 à 9.52 | 11.91 | 21 | 01131-00815 | ||||||
| 9.52 à 11.10 | 13.49 | 19 | 01131-00817 | ||||||
| 11.10 à 12.70 | 15.09 | 17 | 01131-00819 | ||||||
| 12.70 à 14.27 | 16.66 | 16 | 01131-00821 | ||||||
| 14.27 à 15.87 | 18.26 | 14 | 01131-00823 | ||||||
| 15.87 à 17.45 | 19.84 | 13 | 01131-00825 | ||||||
|
Rivet Chobert® 1121 acier tête plate
Catalogue en pdf :
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 3.2 | 0.00 à 1.57 | 3.26 à 3.34 | 5.2 | 1.20 | 3.2 | 3.25 | 1.4 | 71 | 01121-00404 |
| 0.79 à 2.36 | 4 | 57 | 01121-00405 | ||||||
| 1.57 à 3.18 | 4.8 | 51 | 01121-00406 | ||||||
| 3.18 à 4.75 | 6.4 | 39 | 01121-00408 | ||||||
| 4.75 à 6.35 | 7.9 | 32 | 01121-00410 | ||||||
| 6.35 à 7.92 | 9.5 | 27 | 01121-00412 | ||||||
| 4 | 1.57 à 3.18 | 4.09 à 4.16 | 6.2 | 1.50 | 4.8 | 4.04 | 2.4 | 47 | 01121-00506 |
| 3.18 à 4.75 | 6.4 | 38 | 01121-00508 | ||||||
| 4.75 à 6.35 | 7.9 | 31 | 01121-00510 | ||||||
| 6.35 à 7.92 | 9.5 | 27 | 01121-00512 | ||||||
| 7.92 à 9.52 | 11.1 | 23 | 01121-00514 | ||||||
| 9.52 à 11.10 | 12.7 | 21 | 01121-00516 | ||||||
| 4.8 | 0.00 à 1.57 | 4.86 à 4.93 | 8.6 | 1.80 | 4 | 4.85 | 3.2 | 50 | 01121-00605 |
| 1.57 à 3.18 | 5.6 | 38 | 01121-00607 | ||||||
| 3.18 à 4.75 | 7.2 | 33 | 01121-00609 | ||||||
| 4.75 à 6.35 | 8.8 | 28 | 01121-00611 | ||||||
| 6.35 à 7.92 | 10 | 24 | 01121-00613 | ||||||
| 7.92 à 9.52 | 12 | 21 | 01121-00615 | ||||||
| 9.52 à 11.10 | 13.5 | 19 | 01121-00617 | ||||||
| 11.10 à 12.70 | 15.1 | 17 | 01121-00619 | ||||||
| 6.4 | 3.18 à 4.75 | 6.36 à 6.42 | 10.2 | 2.10 | 7.2 | 6.35 | 4.4 | 32 | 01121-00809 |
| 4.75 à 6.35 | 8.8 | 27 | 01121-00811 | ||||||
| 6.35 à 7.92 | 10 | 24 | 01121-00813 | ||||||
| 7.92 à 9.52 | 12 | 21 | 01121-00815 | ||||||
| 9.52 à 11.10 | 13.5 | 19 | 01121-00817 | ||||||
| 11.10 à 12.70 | 15.1 | 17 | 01121-00819 | ||||||
|
Rivet Chobert® 1132 alu tête fraisée
Catalogue en pdf :
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 2.4 | 0 à 1.57 | 2.49 à 2.55 | 4.1 | 0.90 | 3.31 | 2.46 | 0.3 | 90 | 01132-00304 |
| 1.57 à 3.17 | 4.88 | 61 | 01132-00306 | ||||||
| 3.17 à 4.75 | 6.48 | 46 | 01132-00308 | ||||||
| 4.75 à 6.35 | 8.06 | 37 | 01132-00310 | ||||||
| 6.35 à 7.92 | 9.66 | 31 | 01132-00312 | ||||||
| 3.2 | 0.91 à 1.57 | 3.28 à 3.34 | 5.2 | 1.00 | 3.31 | 3.25 | 0.6 | 90 | 01132-00404 |
| 1.57 à 3.17 | 4.88 | 61 | 01132-00406 | ||||||
| 3.17 à 4.75 | 6.48 | 46 | 01132-00408 | ||||||
| 4.75 à 6.35 | 8.06 | 37 | 01132-00410 | ||||||
| 6.35 à 7.92 | 9.66 | 31 | 01132-00412 | ||||||
|
Rivet Chobert® 1122 acier tête fraisée
Catalogue en pdf :
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Plage serrage (mm) | ø perçage (mm) | ø A +/-0.4 (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance cisaillement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 3.2 | 0.91 à 1.57 | 3.27 à 3.34 | 5.2 | 1.00 | 3.4 | 3.25 | 1.4 | 90 | 01122-00404 |
| 0.91 à 2.36 | 4.1 | 72 | 01122-00405 | ||||||
| 1.57 à 3.17 | 4.9 | 61 | 01122-00406 | ||||||
| 3.17 à 4.75 | 6.5 | 46 | 01122-00408 | ||||||
| 4.75 à 6.35 | 8.1 | 37 | 01122-00410 | ||||||
| 6.35 à 7.92 | 9.7 | 31 | 01122-00412 | ||||||
| 4 | 1.57 à 3.17 | 4.09 à 4.16 | 6.2 | 1.00 | 4.9 | 4.04 | 2.4 | 61 | 01122-00506 |
| 3.17 à 4.75 | 6.5 | 46 | 01122-00508 | ||||||
| 4.75 à 6.35 | 8.1 | 37 | 01122-00510 | ||||||
| 6.35 à 7.92 | 9.7 | 31 | 01122-00512 | ||||||
| 7.92 à 9.52 | 11.3 | 26 | 01122-00514 | ||||||
| 9.52 à 11.10 | 12.9 | 23 | 01122-00516 | ||||||
| 4.8 | 1.57 à 3.17 | 4.86 à 4.93 | 8.6 | 1.50 | 5.7 | 4.85 | 3.2 | 52 | 01122-00607 |
| 3.17 à 4.75 | 7.3 | 41 | 01122-00609 | ||||||
| 4.75 à 6.35 | 8.9 | 33 | 01122-00611 | ||||||
| 6.35 à 7.92 | 10.5 | 28 | 01122-00613 | ||||||
| 7.92 à 9.52 | 12.1 | 25 | 01122-00615 | ||||||
| 9.52 à 11.10 | 13.7 | 22 | 01122-00617 | ||||||
| 11.10 à 12.70 | 15.3 | 19 | 01122-00619 | ||||||
| 6.4 | 6.35 à 7.92 | 6.35 à 6.43 | 10.2 | 1.50 | 10.5 | 6.35 | 4.4 | 28 | 01122-00813 |
| 7.92 à 9.52 | 12.1 | 25 | 01122-00815 | ||||||
| 9.52 à 11.10 | 13.7 | 22 | 01122-00817 | ||||||
| 11.10 à 12.70 | 15.3 | 19 | 01122-00819 | ||||||
| 12.70 à 14.27 | 16.8 | 18 | 01122-00821 | ||||||
| 14.27 à 15.87 | 18.4 | 16 | 01122-00823 | ||||||
| 15.87 à 17.45 | 20 | 15 | 01122-00825 | ||||||
|
Rivet GROVIT® 1103 alu tête plate
Catalogue en pdf :
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Y max (mm) | ø perçage (mm) | ø A max (mm) | B max (mm) | C max (mm) | øD (mm) | E max (mm) | Nbre cannel. | Résistance cisaillement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 2.4 | 2 | 2.56 à 2.66 | 4.2 | 1.00 | 5.6 | 2.54 | 2.00 | 2 | 0.28 | 46 | 01103-00410 |
| 3.2 | 3.6 | 3.45 à 3.55 | 5.6 | 1.20 | 8.8 | 3.43 | 3.20 | 3 | 0.5 | 32 | 01103-00410 |
| 4 | 2.8 | 4.40 à 4.50 | 6.6 | 1.40 | 7.2 | 4.37 | 1.60 | 3 | 0.82 | 36 | 01103-00508 |
| 5.2 | 11.9 | 4.80 | 4 | 22 | 01103-00514 | ||||||
|
Rivet GROVIT® 1101 acier tête plate
Catalogue en pdf :
|
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Y max (mm) | ø perçage (mm) | ø A max (mm) | B max (mm) | C max (mm) | øD (mm) | E max (mm) | Nbre cannel. | Résistance cisaillement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
| 3.2 | 3.6 | 3.45 à 3.55 | 5.6 | 1.00 | 8.8 | 3.43 | 3.20 | 3 | 1.2 | 32 | 01101-00410 |
| 4 | 2.8 | 4.40 à 4.50 | 6.6 | 1.30 | 7.2 | 4.37 | 1.60 | 3 | 2.2 | 36 | 01101-00508 |
| 4.4 | 10.4 | 3.20 | 4 | 25 | 01101-00512 | ||||||
| 5.2 | 11.9 | 4.80 | 4 | 22 | 01101-00514 | ||||||
|
Rivet RIVSCREW® 1722 acier tête plate
Catalogue en pdf :
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | ø D max (mm) | ø perçage pièce à fixer (mm) | ø perçage pièce support (mm) | ø A max (mm) | C max (mm) | W (mm) | V max (mm) | øE (mm) | F max (mm) | G max (mm) | R.ci. (kN) | Nbre rivets /chargeur +/-1 | réf. |
| 2.8 | 2.6 | 2.95-3.02 | 2.62-2.70 | 5.7 | 5.2 | 1.62 | 2.85 | 6.10 | 1.40 | 4.0 | 0.9 | 62 | 01722-02806 |
| 6.1 | 3.85 | 5.0 | 52 | 01722-02807 | |||||||||
| 7.1 | 4.83 | 6.0 | 43 | 01722-02809 | |||||||||
| 8.1 | 5.82 | 7.0 | 38 | 01722-02810 | |||||||||
| 10.1 | 7.80 | 9.0 | 30 | 01722-02812 | |||||||||
| 3 | 2.8 | 3.07-3.15 | 2.82-2.89 | 5.7 | 5.2 | 1.62 | 2.85 | 6.10 | 1.40 | 4.0 | 0.9 | 62 | 01722-03006 |
| 6.1 | 3.85 | 5.0 | 52 | 01722-03007 | |||||||||
| 7.1 | 4.83 | 6.0 | 43 | 01722-03009 | |||||||||
| 8.1 | 5.82 | 7.0 | 38 | 01722-03010 | |||||||||
| 9.1 | 6.81 | 8.0 | 34 | 01722-03011 | |||||||||
| 10.1 | 7.80 | 9.0 | 30 | 01722-03012 | |||||||||
| 13.1 | 10.72 | 11.9 | 23 | 01722-03016 | |||||||||
| 3.5 | 3.1 | 3.50-3.58 | 3.10-3.17 | 5.8 | 5.2 | 1.62 | 2.85 | 6.10 | 1.40 | 4.0 | 1 | 62 | 01722-03506 |
| 6.1 | 3.85 | 5.0 | 52 | 01722-03507 | |||||||||
| 7.1 | 4.83 | 6.0 | 43 | 01722-03509 | |||||||||
| 8.1 | 5.82 | 7.0 | 38 | 01722-03510 | |||||||||
| 9.1 | 6.81 | 8.0 | 34 | 01722-03511 | |||||||||
| 10.1 | 7.80 | 9.0 | 30 | 01722-03512 | |||||||||
| 14.1 | 11.76 | 12.9 | 21 | 01722-03517 | |||||||||
| 4 | 3.6 | 4.19-4.27 | 3.61-3.68 | 6 | 5.2 | 1.62 | 2.85 | 6.40 | 1.40 | 4.0 | 1 | 62 | 01722-04006 |
| 6.1 | 3.85 | 5.0 | 52 | 01722-04007 | |||||||||
| 7.1 | 4.83 | 6.0 | 43 | 01722-04009 | |||||||||
| 8.1 | 5.82 | 7.0 | 38 | 01722-04010 | |||||||||
| 9.1 | 6.81 | 8.0 | 34 | 01722-04011 | |||||||||
| 10.1 | 7.80 | 9.0 | 30 | 01722-04012 | |||||||||
| 12.1 | 9.78 | 11.9 | 25 | 01722-04015 | |||||||||
|
Rivet AVTRONIC® 1189 alu tête plate
Catalogue en pdf :
|
ø (mm) | ø perçage (mm) | ø A (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance arrachement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
|---|---|---|---|---|---|---|---|---|
| 2.5 | 2.50 à 2.60 | 4.14 | 0.94 | 5.18 | 2.48 | 0.03 | 51 | 001189-02506 |
| 6.78 | 41 | 001189-02508 | ||||||
| 8.36 | 33 | 001189-02510 | ||||||
| 9.96 | 28 | 001189-02512 | ||||||
| 11.53 | 24 | 001189-02514 | ||||||
| 13.13 | 21 | 001189-02516 | ||||||
| 14.71 | 19 | 001189-02518 | ||||||
| 16.31 | 17 | 001189-02520 | ||||||
| 17.88 | 16 | 001189-02522 | ||||||
| 2.8 | 2.80 à 2.90 | 4.14 | 0.94 | 5.18 | 2.75 | 0.04 | 52 | 001189-02806 |
| 6.78 | 41 | 001189-02808 | ||||||
| 8.36 | 33 | 001189-02810 | ||||||
| 9.96 | 28 | 001189-02812 | ||||||
| 11.53 | 24 | 001189-02814 | ||||||
| 13.13 | 21 | 001189-02816 | ||||||
| 14.71 | 19 | 001189-02818 | ||||||
| 16.31 | 17 | 001189-02820 | ||||||
| 17.88 | 16 | 001189-02822 | ||||||
|
Rivet AVTRONIC® 1188 laiton tête plate
Catalogue en pdf :
|
ø (mm) | ø perçage (mm) | ø A (mm) | B max (mm) | C max (mm) | øD (mm) | Résistance arrachement (kN) | Nbre rivets/ chargeur +/-1 | réf. |
|---|---|---|---|---|---|---|---|---|
| 2.5 | 2.50 à 2.60 | 4.14 | 0.94 | 5.18 | 2.48 | 0.045 | 51 | 01188-02506 |
| 6.78 | 41 | 01188-02508 | ||||||
| 8.36 | 33 | 01188-02510 | ||||||
| 9.96 | 28 | 01188-02512 | ||||||
| 11.53 | 24 | 01188-02514 | ||||||
| 13.13 | 21 | 01188-02516 | ||||||
| 14.71 | 19 | 01188-02518 | ||||||
| 16.31 | 17 | 01188-02520 | ||||||
| 17.88 | 16 | 01188-02522 | ||||||
| 2.8 | 2.80 à 2.90 | 4.14 | 0.94 | 5.18 | 2.75 | 0.067 | 52 | 01188-02806 |
| 6.78 | 41 | 01188-02808 | ||||||
| 8.36 | 33 | 01188-02810 | ||||||
| 9.96 | 28 | 01188-02812 | ||||||
| 11.53 | 24 | 01188-02814 | ||||||
| 13.13 | 21 | 01188-02816 | ||||||
| 14.71 | 19 | 01188-02818 | ||||||
| 16.31 | 17 | 01188-02820 | ||||||
| 17.88 | 16 | 01188-02822 | ||||||
|
Rivet AVSERT 1117 laiton pion court
Catalogue en pdf :
|
ø (mm) | Y (mm) | ø perçage (mm) | ø A max (mm) | C max (mm) | øD (mm) | E max (mm) | F +/-0.2 (mm) | Couple max (Nm) | Nbre rivets/ chargeur +/-1 | réf. |
|---|---|---|---|---|---|---|---|---|---|---|
| ø (mm) | Y (mm) |
ø perçage (mm) |
ø A max (mm) |
C max (mm) |
øD (mm) |
E max (mm) |
F +/-0.2 (mm) |
Couple max (Nm) | Nbre rivets/ chargeur +/-1 |
réf. |
| M2.5x0.45 | 0.8 à 2.0 | 2.70 à 2.80 | 4.05 | 5.5 | 2.69 | 3.40 | 8.00 | 0.85 | 36 | 01117-06555 |
| 6 | 3.90 | 8.50 | 34 | 01117-06560 | ||||||
| 7 | 4.90 | 9.50 | 30 | 01117-06570 | ||||||
| 8 | 5.90 | 10.50 | 27 | 01117-06580 | ||||||
| 9 | 5.90 | 11.50 | 25 | 01117-06590 | ||||||
| M3x0.5 | 0.8 à 2.0 | 3.30 à 3.40 | 4.85 | 5.5 | 3.28 | 3.40 | 8.00 | 1.38 | 36 | 01117-07055 |
| 6 | 3.90 | 8.50 | 34 | 01117-07060 | ||||||
| 7 | 4.90 | 9.50 | 30 | 01117-07070 | ||||||
| 8 | 5.90 | 10.50 | 27 | 01117-07080 | ||||||
| 9 | 5.90 | 11.50 | 25 | 01117-07090 |
|
Rivet AVSERT 1118 laiton pion long
Catalogue en pdf :
|
ø(mm) | Y(mm) | ø perçage(mm) | ø A max(mm) | C max(mm) | øD(mm) | E max(mm) | F +/-0.2 (mm) | Couple max (Nm) | Nbre rivets/chargeur +/-1 | réf. |
|---|---|---|---|---|---|---|---|---|---|---|
| M2.5x0.45 | 0.8 à 2.4 | 2.70 à 2.80 | 4.05 | 5.5 | 2.69 | 3.40 | 9.50 | 0.96 | 30 | 01118-06555 |
| 6 | 3.90 | 10.00 | 29 | 01118-06560 | ||||||
| 7 | 4.90 | 11.00 | 26 | 01118-06570 | ||||||
| 8 | 5.90 | 12.00 | 24 | 01118-06580 | ||||||
| 9 | 5.90 | 13.00 | 22 | 01118-06590 | ||||||
| M3x0.5 | 0.8 à 2.4 | 3.30 à 3.40 | 4.85 | 5.5 | 3.28 | 3.40 | 9.50 | 1.52 | 30 | 01118-07055 |
| 6 | 3.90 | 10.00 | 29 | 01118-07060 | ||||||
| 7 | 4.90 | 11.00 | 26 | 01118-07070 | ||||||
| 8 | 5.90 | 12.00 | 24 | 01118-07080 | ||||||
| 9 | 5.90 | 13.00 | 22 | 01118-07090 | ||||||
|
Rivet AVLUG® 1107 laiton tête plate
Catalogue en pdf :
|
ø(mm) | ø perçage(mm) | ø A max(mm) | B max(mm) | C max(mm) | øD (mm) | E max(mm) | Nbre cannellures | Nbre rivets/chargeur +/-1 | réf. |
|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 1.80 à 1.93 | 2.8 | 0.61 | 4.11 | 1.79 | 2.04 | 4 | 62 | 01107-00205 |
| 6.51 | 42 | 01107-00208 | |||||||
| 2.4 | 2.62 à 2.74 | 4.15 | 0.94 | 8.36 | 2.60 | 3.43 | 2 | 33 | 01107-00310 |
| 9.96 | 3 | 28 | 01107-00312 | ||||||
| 3.2 | 3.38 à 3.51 | 5.52 | 1.15 | 9.96 | 3.36 | 3.43 | 3 | 26 | 01107-00412 |
Les rivets à répétition avec une contre tête préformée assurent un serrage et un cisaillement constant et élevé. Ils peuvent être utilisés pour l'assemblage de nombreux matériaux, dont le métal, les matières plastiques et l'aluminium.
La contre tête préformée et la rétractation du rivet lors de la pose assurent un serrage important.
La contre tête préformée et la large forme de tête assurent une grande surface d'appui pour les matériaux
doux.
Le chanfrein d'entrée de la contre tête facilite l'insertion dans le trou.
L'expansion radiale pendant la pose assure un remplissage optimal du trou
Les coûts de mise en oeuvre sont réduits par rapport au soudage ou aux rivets à rupture de tige.
L'option du laiton étamé brillant offre une excellente soudabilité et une bonne conductivité électrique
L'option de l'acier inoxydable offre d'excellentes performances de réistances pour des applications soumises à
haute temprérature ou à corrosion élévée.br/>
La possibilité d'alimentation par bol vibrant est idéale pour les applications à volume élévé utilisant des
équipements automatisés.
Diamètres nominaux : 2.4 mm à 6 mm
Matières : Alliage d'aluminium, acier, acier inoxydable et laiton.
Formes de tête : Bombée, fraisée.
Les rivets à répétition assurent un serrage constant et contrôlé, la solution idéale pour des matériaux doux ou fragiles.
L'alésage conique assure un serrage léger et constant afin de ne pas détériorer les supports.
L'utilisation comme pivot d'axe ou comme canule.
L'expansion radiale pendant la pose assure un remplissage optimal du trou
Les coûts de mise en oeuvre sont réduits par rapport au soudage ou aux rivets à rupture de tige.
L'option du laiton étamé brillant offre une excellente soudabilité et une bonne conductivité électrique
La possibilité d'alimentation par bol vibrant est idéale pour les applications à volume élévé utilisant des
équipements automatisés.
Diamètres nominaux : 2.4 mm à 6.4 mm
Matières : Alliage d'aluminium, acier et laiton.
Formes de tête : Bombée, profil bas,fraisée.

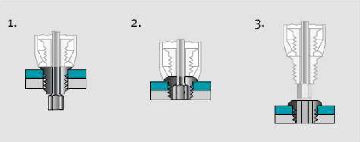

Rivets à répétition filetés démontables qui combinent la vitesse de pose d'un rivet avec la démontabilité d'une vis.
l'Expansion radiale pendant l'installation pour former un filet dans le support élimine le risque d'un serrage
excessif et d'un arrachement
Pose à l'aide d'un mandrin hexagonal qui provoque l'expansion radiale de la surface filetée externe.
Démontable pour l'entretien avec une clé à six pans creux puis réutilisable.
Fournit un "frein-filet" plus résistant aux vibrations dans le support en comparaison avec les vis
standards.
peut être utilisé pour la fixation de la plupart des matériaux jusqu'à une dureté Vickers de 105Hv5.
L'option du laiton étamé brillant offre une excellente soudabilité et une bonne conductivité électrique
La possibilité d'alimentation par bol vibrant est idéale pour les applications à volume élévé utilisant des
équipements automatisés.
Diamètres nominaux : 2.8 mm à 4.8 mm
Matières : Acier Zingué.
Formes de tête : Bombée. (la forme de tête après rivetage dépend du nez de pose utilisé, l'équipement standard
Rivscrew® produit une forme de tête bombée)
Sûres, faciles à souder pour les circuits imprimés.
La tige roulée/moletée offre une pose sécurisée dans le circuit imprimé.
Se prête aux connexions type "wrap" et point de mesures électroniques.
Disponibles dèd le diamètre 1.6 mm.
Diamètres nominaux : 1.6 mm à 3.2 mm
Matières : laiton avec étamage électrolytique.
Formes de tête : Bombée.

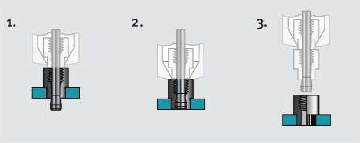

Entretoises colonnettes taraudées pour les circuits imprimés, avec différents taraudages métriques et hauteurs d'entretoise.
Le taraudage reçoit l'élément fileté, par exemple connecteurs D-sub.
Disponibilité dans de nombreuses hauteurs d'entretoisepour recevoir une large gamme de composants.
Peut-être utilisé pour des épaisseurs de carte de 0.8 - 2.0 mm (ergot court) ou de 0.8 - 2.4 mm max (ergot long)
Utilisable comme douille femelle pour connecteurs D-sub.
Diamètres nominaux : M2.5 X0.45 ET M3X0.5
Matières : laiton étamé.
Conçu à l'origine pour la fixation des connecteurs DIN 41612 sur les circuits imprimés, il peut être également utilisé pour la fixation d'une large gamme de connecteurs et autres composants.
Cannelures annulaires sur le corps, expansion radiale pendant la pose.
Fournit un assemblage résistant aux vibrations et à l'arrachement et une bonne contraite résiduelle.
Nombreuses longueurs de corps assurant une large plage de serrage pour permettre la plupart des combinaisons
connecteur/circuit imprimé.
Rivet de maintien idéal.
Peut être utilisé dans des applications à trou borgne.
Diamètres nominaux : 2.5 mm et 2.8 mm
Matières : laiton avec étamage électrolytique et alliage d'aluminium.
Forme de tête : Bombée
Conçu pour des applications à trou borgne dans le bois, les matières plastiques, la fibre de verre et
l'aluminium.
Peut être également utilisé dans des supports plus durs.
Cannelures annulaires sur le corps, qui s'expansent radialement durant la pose.
Fournit un assemblage résistant aux vibrations et à l'arrachement.
Diamètres nominaux : 2.4 mm à 4.0 mm
Matières : acier Zingué et alliage d'aluminium.
Forme de tête : Bombée
Nous changeons d'identité
giraud-ray.fr devient giraudfixation.com
